1、 软屏蔽控制电缆简介

控制电缆一般指设备和仪表电源/信号控制电缆，适用于额定电压450/750V及以下的控制、信号、保护和测量系统的布线。

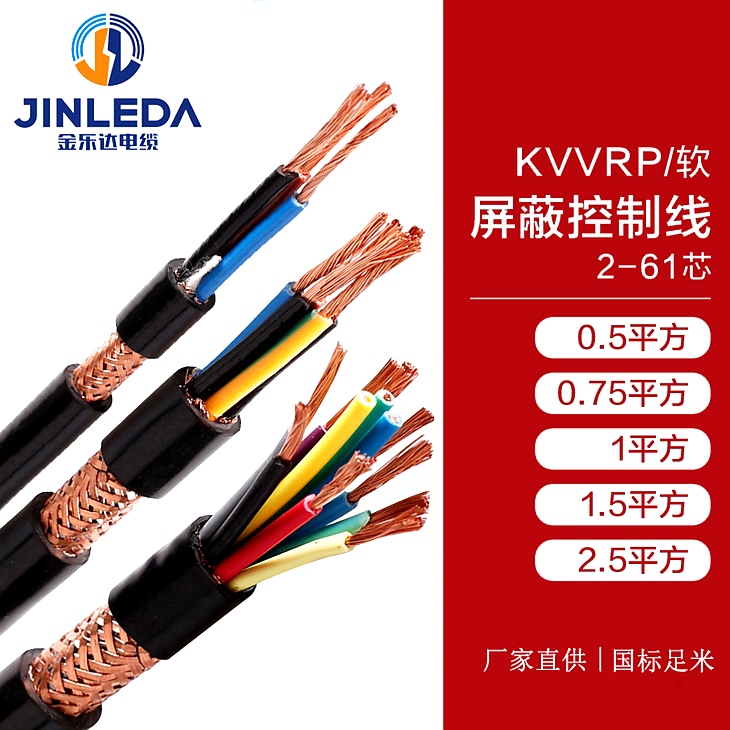

代表机型：kvvp、kvvrp、kvvp2、kvvp22等

执行标准：GB/T 9330-2008。阻燃电缆还应符合iec337-8标准的技术条件。

产品标准：本产品按gb9330《塑料绝缘控制电缆》和iec60227《额定电压450/750V及以下聚氯乙烯绝缘电缆》制造。

2、 通用软屏蔽控制电缆规范

额定电压：450V~750V；

结构为：2-61芯，普通芯数为2-37芯；

常用规格：0.75mm2、1mm2、1.5mm2、2.5mm2、4mm2、6mm2；

3、 软屏蔽控制电缆的通用参数

1.直流电阻：20℃，0.4mm铜线，小于等于148Ω/km，0.5mm铜线，小于等于95Ω/km。

2.绝缘电气强度：1kV导线间无击穿1min，3KV导线与屏蔽间无击穿1min

3.绝缘电阻：每根芯线与其他芯线接地，控制电缆大于10000mΩKm，HYAT电缆大于3000mΩKm

4.工作电容：平均52±2NF/km

5.远端串扰防御：指定组合在150kHz时的平均功率大于69db/km。

6.额定电压：U0/u为450/750V。

7.导线芯长期工作温度为70℃和95℃，电缆敷设温度不低于0℃。

8.电缆的建议允许弯曲半径如下：

1） 非铠装电缆不应小于电缆外径的6倍；

2） 铠装或铜带屏蔽电缆不小于电缆外径的12倍；

3） 屏蔽软电缆，不小于电缆外径的6倍。

4、 软屏蔽控制电缆的应用范围

控制电缆通常用于连接电气控制设备和仪表，其额定电压达到450/750V。
