结构简图
1.导体 2.普通防火层或高防火层 3.导体屏蔽 4.绝缘层 5.绝缘屏蔽 6.填充 7.普通防火层或高防火层 8.包带或内衬层 9.铠装层 10.外护层

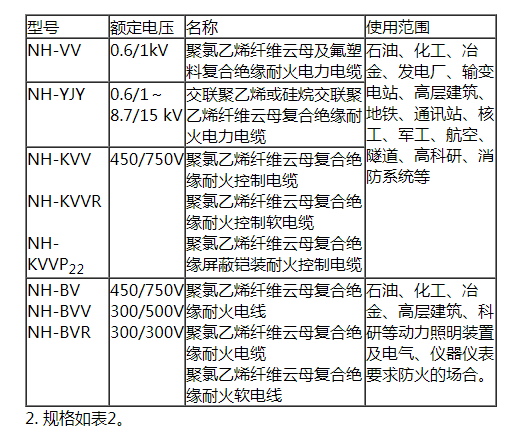

二、国标电线电缆技术特性或条件
1.国标电线电缆可经受耐火试验，达到GB12666.6B类的要求，可在火焰温度750-800℃下，施加1000V电压，燃烧90分钟，连接的3A熔丝不断。
2.国标电线电缆除导体及铠装层及特殊情况下的某种材料外，其它所有的材料均为阻燃、高阻燃、防火材料。
3.成品家用电线电缆的导体电阻、绝缘电阻、耐压试验、载流量、敷设安装后的直流耐压试验、局部放电等参照相应的各普通电缆。

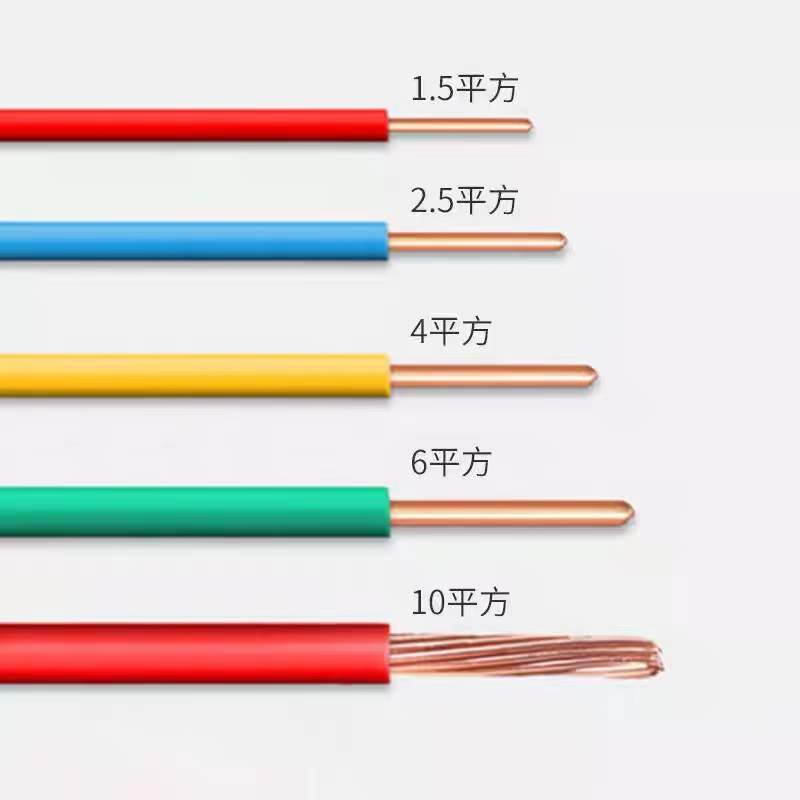

4.家用电线电缆的结构尺寸
a.近似外径：耐火电缆比相应的普通电缆按不同品种约增加1.5-3mm；
b.参考重量：耐火电缆比相应的普通电缆按不同的品种约增加10-7%；
c.导体结构等同于相应的普通电缆。
